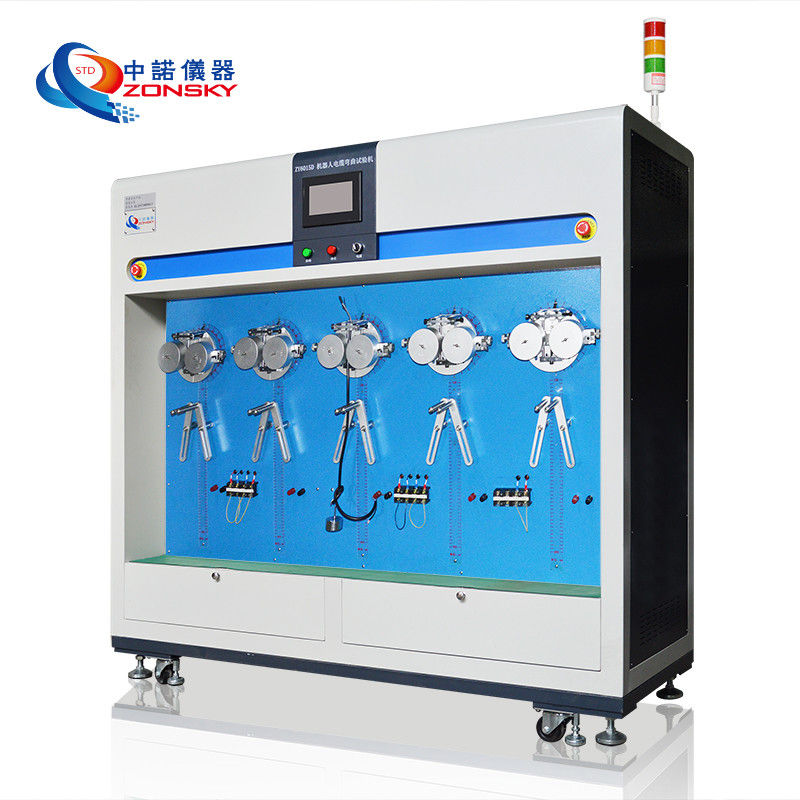

Equipamento de teste da curvatura de cabo do robô/instrumento de aço inoxidável do teste de dobra

Instrumento do equipamento de teste da dobra do cabo do robô/teste da curvatura

1. Aplicação

Esta máquina é apropriada para testar o desempenho de dobra de cabos da mineração e cumpre as exigências do 60702-1:2002 do IEC, do GB/T 13033.1.13.6 e dos outros padrões.

2. Padrões

60702-1:2002 DO IEC, GB/T 13033.1.13.6

3. Parâmetros técnicos principais

O diâmetro da roda de dobra da amostra: Ф40, Ф60, Ф80, Ф100, Ф130, Ф160, Ф200, Ф250, Ф350, uma parte cada.

Ângulo do teste: 180 graus;

Modo de controle: conversão de frequência.

Tamanho da aparência: 1050 * 800 * 1080 milímetros;

A fonte de alimentação do teste é C.A. 220 V/50Hz.

Poder total: 800 W.

4. Etapas do teste e da operação de dobra

(1) cortaram uma amostra de aproximadamente 1M do cabo enrolado e descascaram o revestimento. Põe a amostra na porca de ajuste do dispositivo bonde, e instale então a tabela do acionador de partida para a amostra, segundo as indicações de figura 2 acima.

(2) para cabos até 14 milímetros, o espécime devem ser apertados e dobrado em torno da roda de dobra correspondente para formar um cabo semicircular. Segundo as indicações de figura 2 acima, o dispositivo de aperto deve ser afrouxado e o cabo deve girar 180 graus ao longo da linha central longitudinal da parte de dobra na braçadeira. Então o espécime deve ser dobrado em um semicírculo no mesmo plano no sentido oposto, segundo as indicações de figura 3 acima.

(3) depois que o teste é terminado, desligue o poder e arranje o equipamento de teste para o uso seguinte.

5. Determinação dos resultados da análise

A bainha de cobre da amostra deve estar livre das quebras quando a acuidade visual normal ou corrigida é usada em vez da lupa julgando a dobra do cabo.

Quando o espécime do teste de dobra corretamente é selado e imergido na água, a extremidade do espécime deve ser exposta à água para nenhuma menos de 1 hora.

A tensão do teste é aplicada entre o maestro e os todos os condutores e bainhas do cobre. Para o cabo 500V, a tensão do teste é 750V, para o cabo 750V, e para o cabo 1250V, o tempo do teste é 15 minutos. A amostra não deve ser dividida.

6. Nota

(1) cada mês após a máquina de testes, aplique por favor o lubrificante apropriado no trilho de guia.

(2) o equipamento deve confiantemente ser aterrado durante o uso, a fim evitar choque elétrico.

(3) durante o processo dos testes, os operadores não devem ficar longe da máquina do teste para evitar acidentes.

(4) o equipamento deve ser abrigado em um seco, ambiente interno do sol livre.

(5) na extremidade de cada teste, a fonte de alimentação deve ser desligada a tempo, o equipamento de teste deve ser ordenado, e o equipamento deve ser mantido limpo e seco.
